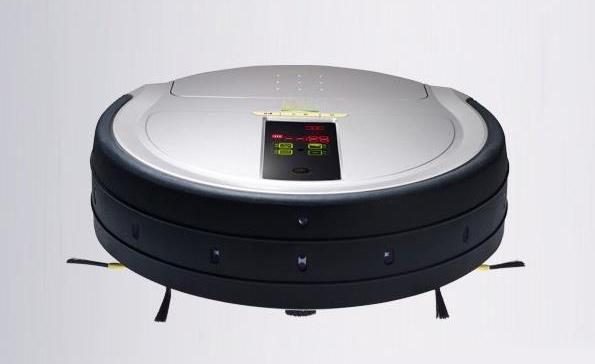

扫地机器人传感器系统 扫地机器人灰尘识别感应器

乐发99任何机器人都离不开,机器人要具备智能行为必须不断感知外界环境,从而做出相应的决策行为。

1、超声波

超声波是一种一定频率范围的声波它具有在同种媒质中以恒定速率传播的特性,而在不同媒质的界面处,会产生反射现象利用这一特性,就可以根据测量发射波与反射波之间的时间间隔,从而达到测量距离的作用。

在中,避障功能的实现正是利用了这一超声波测距的原理它的部分由三对(每对包括一个发射探头和一个接收探头)共六个超声波传感头组成

由单独的振荡电路产生频率固定为40kHz,幅值为5V的超声波信号在控制器送来的路选信号的作用下,40kHz的振荡信号被加在超声发射探头的两端,从而产生超声信号向外发射;该信号遇到障碍物时,产生反射波,当这一反射波被接收器接收后,根据前述测距的原理,就可以精确地判断障碍物的远近;同时,根据信号的幅值大小,也可以初步确定障碍物的大小。

超声波采用直接反射式的检测模式。位于前面的被检测物通过将发射的声波部分地发射回的接收器,从而使检测到被测物,经单片机系统处理判断前方物体的大小、远近及大体属性。

扫地机器人传感器系统 扫地机器人灰尘识别感应器

2、红外测距

红外测距利用红外信号遇到障碍物距离的不同反射的强度也不同的原理,进行障碍物远近的检测。红外测距具有一对红外信号发射与接收二极管,发射管发射特定频率的红外信号,接收管接收这种频率的红外信号,当红外的检测方向遇到障碍物时,红外信号反射回来被接收管接收,经过处理之后,即可利用红外线的返回信号来识别周围环境的变化。

3、接触式

接触式厚度,通常采用电感式位移、电容式位移、电位器式位移、霍耳式位移等(见位移)进行接触式厚度测量。为了连续测量移动着的物体的厚度,常在位移的可动端头上安装滚动触头,以减少磨损。接触式厚度可测量物体高度,空间大小。全能清洁机器人可利用这一点探测障碍物的高度,进一步做出判断发挥它的功能.

4、红外光电

把浑浊度的外壳固定在被测箱体内,采用一定波长的红外发光二极管作为检测光源,穿透被测溶液,检测其透射光强来检测溶液浑浊度的程度。红外发光二极管发射的红外光穿透被测溶液的介质,被接收端的光电三极管接受,产生光电流。由于溶液含有的介质、灰尘的颗粒大小、密度不同,光电三极管的光电流近似为线性变化。经滤波后输出,即得到与浑浊度相关的检测信号。

扫地机器人传感器系统 扫地机器人灰尘识别感应器

5、防碰撞

乐发99因各种因素的影响,难免会有撞上障碍物的可能。为了处理这种情况,我们利用光电开关来感应车体受到的碰撞,及碰撞的大概位置,以使做出相应的决策。

在的前端设计了约180°的碰撞板,在碰撞板左右两侧各装有一个光电开关。光电开关由一对红外发射对管组成,发光二极管发射的红外光线通过机身特制的小孔被光敏二极管接受,当机身碰撞板受到碰撞时,碰撞板就会挡住机身特制小孔,阻碍红外线的接受从而向控制系统传达信息。光电开关工作原理如图所示。此结构可避免测量盲区带来的误差。在任何方向上的碰撞,都会引起左右光电开关的响应,从而根据碰撞的方向做出相应的反应。

6、防跌落

乐发99为了防止遇到台阶时跌落,在背面安装3个防跌落。防跌落安装位置如图所示。

防跌落也是利用超声波进行测距。当行进至台阶边缘时,防跌落利用超声波测得与地面之间的距离,当超过限定值时,向控制器发送信号,控制器控制进行转向,改变前进方向,从而实现防止跌落的目的。防止跌落示意图如图所示。

7、防过热

为了防止持续工作导致电机过热,从而导致电路的烧毁,在电路板上安装两个温度。当工作一段时间电机温度达到一定限度后一个温度发送信号给控制器,控制器再控制停止工作,并运行散热风扇进行散热。当温度降到一定程度后,另一个温度发送信号给控制器,控制器在控制继续工作。

扫地机器人传感器系统 扫地机器人灰尘识别感应器

8、光敏

乐发99床底、沙发底、柜子底等地方相对较脏,因此这些地方需要重点清扫,以保证清洁度。为实现此功能,在正面安装8个光敏。

在床底或柜子底开始工作后,光敏接收的光强较弱。当运行离开床底或柜子底时,光敏接收到的光强发生变化,向控制器发送信号,控制器发出控制信号,使转向,重新回到暗处,继续进行清扫。

9、灰尘盒防满

为了检查灰尘盒中的灰尘是否装满,在灰尘盒两侧安装变介质型电容。当灰尘盒中灰尘高度到达电容高度时,电容中的介质发生改变,由于灰尘的介电常数与空气的介电常数不同,从而引起电容变化,将信号传给控制器,控制器控制发出报警信号,提醒主人应该清理灰尘盒了。

10、低电量自动返回充电功能

所带电池容量有限,所以就需要在电量低时自动返回充电基座进行充电再返回原位置继续打扫。当电量低于限定值时,控制器会向红外线发射器发送信号,红外线发射器向四周发射红外线。充电基座安装有红外线,感受到来自发射来的红外线后,会向发射红外线。内部的红外线接收到后会向控制器发送信号,控制器就会控制按照接受到红外线的方向找到充电基座,并自动返回进行充电。

11、边缘检测

乐发99边缘检测是一个机械开关,开关的触发端设计成一个滑轮结构,在机器人的两侧各装有一个,用于保证机器人可以始终贴着墙的边缘走。这样就可以对墙壁边缘死角部分进行更好的清扫。

扫地机器人传感器系统 扫地机器人灰尘识别感应器

12、光电编码器

光电编码器是上的位置和速度检测的,上的光电编码器通过减速器和驱动轮的驱动电机同轴相连,并以增量式编码的方式记录驱动电机旋转角度对应的脉冲。由于光电编码器和驱动轮同步旋转,利用码盘、减速器、电机和驱动轮之间的物理参数,可将检测到的脉冲数转换成驱动轮旋转的角度,即机器人相对于某一参考点的瞬时位置,这就是所谓的里程计。光电编码器已经成为在电机驱动内部、轮轴,或在操纵机构上测量角速度和位置的最普遍的装置。因为光电编码器是本体感受式的,在机器人参考框架中,它的位置估计是最佳的。

13、电子罗盘

电子罗盘是利用地磁场,检测电子罗盘模块相对于地磁场方向的偏转角度的。电子罗盘模块是由高可靠性的磁性及驱动芯片组成,集成度非常高,实现了高可靠性、高精度、强抗磁场干扰的数码电子罗盘功能。电子罗盘模块有两个磁性和一个驱动芯片构成。磁性里面包含一个LR振荡电路,当磁性与地球磁感线平行方向夹角发生变化时,LR振荡电路的磁感应系数也会发生变化。驱动芯片通过磁性磁感应系数的变化可以计算出磁性与地球磁感线之间的夹角,驱动芯片可以连接三个磁性,这三个磁性方向互为垂直,这样就可以测量在三维方向上与地球磁感线的夹角,从而得到当前的三维方向。电子指南针模组只要得到水平方向上与地球磁感线的夹角就可以测得方向。

14、陀螺仪

针对电子罗盘容易受到电磁干扰以及光电编码器会受到轮子打滑等不确定因素造成的角度测量不准的特点,确定物体的运动方向还需要一个,在上述情况发生时能够精确测量运动物体运动的角度。陀螺仪是用来测量运动物体的角度、角速度和角加速度的,它能够有效解决上述问题。
